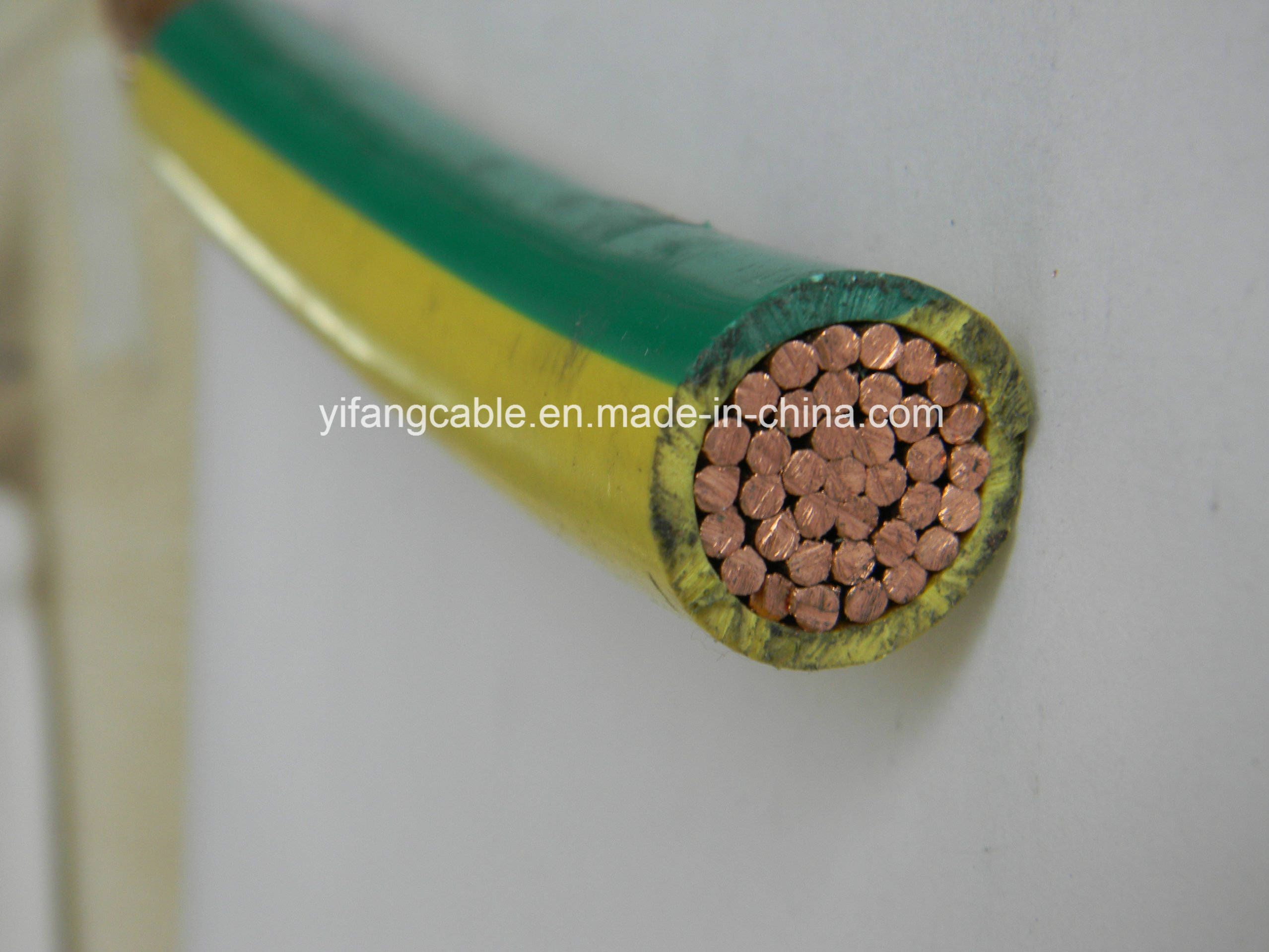

PVC-isoliertes gelb-grünes Erdungskabel 10mm2 16mm2 25mm2

ANWENDUNG:

Für den Einsatz in einphasigen und dreiphasigen feststehenden Trockenverdrahtungsanlagen, die zwischen Phase und Erde mit maximal 450V oder zwischen Phase  Und Phase mit 750 V bei maximalen Leitertemperaturen von 70 Grad C für kontinuierlichen Normalbetrieb und 160 Grad für Kurzschluss betrieben werden.   Nur geeignet, wenn sie in einem metallischen oder nichtmetallischen Kanal, in Kanälen oder Kabelkanälen eingeschlossen sind (siehe „Installationsmethoden“ auf der Rückseite). Auch für den Einbau in Geräten, Schaltanlagen und Steuergeräten sowie in oder an Beleuchtungseinrichtungen.

STANDARDS:

Entspricht IEC 60227-3 für Typ 227 IEC 01, HD 21, 3 S3: 1995, BS6004 und DIN VDE 0281-3

KONSTRUKTION:

Kupfer-Eindraht oder Litze verdichteter Rundleiter; Extrudierte Polyvinylchlorid (PVC) farbige Isolierung aufgebracht

Einadriger oder verdrillter, gehärtetem Kupfer-Rundleiter gemäß IEC 60228 Klasse 1 oder Klasse 2.

ISOLIERUNG

– direkt über dem Leiter wird eine homogene Wand aus PVC-Isolierung aufgebracht werden. Die durchschnittliche Dicke muss nicht geringer sein als in der beigefügten Tabelle angegeben.

– die Isolationseigenschaften müssen in Übereinstimmung mit einer der folgenden Normen sein: IEC 60227-3, HD 21, 3 S3: 1995, BS6004, DIN VDE 0281-3 oder israelische Normen 473, 1.

EIGENSCHAFTEN

Mechanische Beständigkeit gegen Stöße geringe Flexibilität Semi-flexibel

Temperaturbereich -15 bis +70 Grad Celsius

Schwer entflammbar IEC 60332-1

Wetterfestigkeit gut

Chemische Beständigkeit unbeabsichtigt

Wasserfest, versehentliches Versehen
