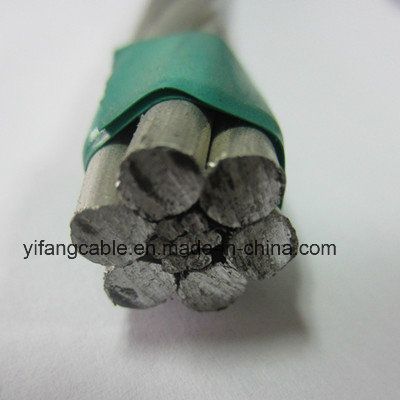

ACSR Schwan 4AWG 6/1/2.12mm

ACSR Schwan 4AWG 6/1/2.12mm image

Get Latest Price Request a quote

Product Details

Modell Nr.

Overhead line conductor

Strom

Gleichstrom und Wechselstrom

Isoliermaterial

Blank

Mantelmaterial

Keine

Material Form

Runddraht

Draht Kernmaterial

Aluminium

Bescheinigung

ISO, CCC, CE, RoHS, VDE

Modell

Blanker Leiter

Marke

yifang

Größe

10 mm2 ~~~

Transportpaket

Trommel, Stahltrommel

Spezifikation

10 mm2~

Warenzeichen

yifang-Kabel

Herkunft

Henan Zhengzhou

HS-Code

7614100000

Produktionskapazität

10000 Kilometer/Jahr

Product Description

ACSR
1. Bewerbungen
Wird als reines Überkopfübertragungskabel und als primäres und sekundäres Verteilerkabel verwendet. ACSR bietet optimale Festigkeit für Liniendesign. Die variable Stahlkernverseilung ermöglicht die gewünschte Festigkeit ohne Einbußen bei der Ampuktanz.

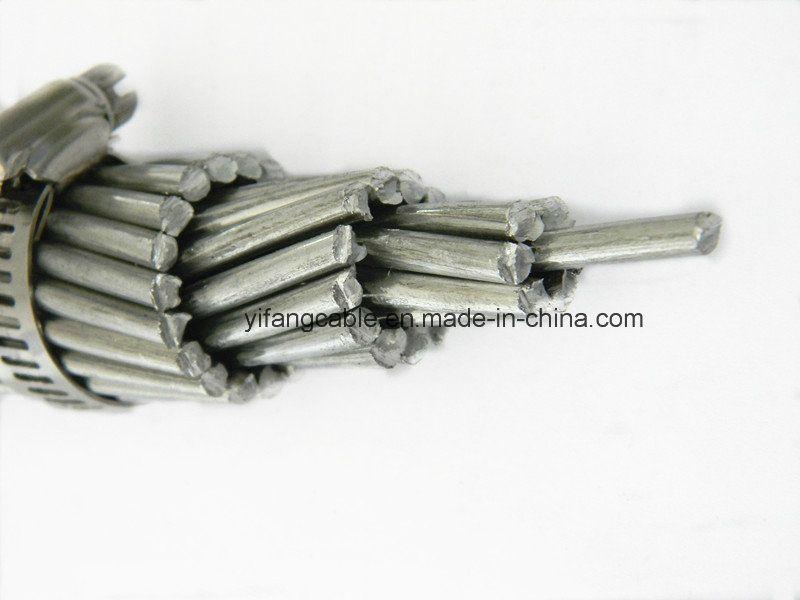

2. Bau
Blanke Aluminiumlegierung 1350-H-19 Drähte, konzentrisch über einen galvanisierten Stahlkern der Klasse A verdrillt.

3. Spezifikationen
ACSR blanker Leiter erfüllt oder übertrifft die folgenden ASTM-Spezifikationen:
B-230 Aluminiumdraht, 1350-H19 für elektrische Zwecke
B-231 Aluminiumleiter, konzentrisch-verleert
B-232 Aluminiumleiter, konzentrisch-verleert, beschichteter Stahl verstärkt (ACSR)
B-341 Aluminium beschichteter Stahlkern für Aluminiumleiter, stahlverstärkt (ACSR/AZ)
B-502 Aluminium beschichteter Stahlkern für Aluminiumleiter, stahlverstärkt (ACSR/AW)
B-498 verzinkter Stahlkern für Aluminiumleiter, stahlverstärkt (ACSR/AZ)
B-500 verzinkter und Aluminium beschichteter Litzenkern aus Stahl für Aluminiumleiter, stahlverstärkt (ACSR)

4. Hergestellter Standard:
ASTM B-232, BS EN-50182, CSA C 61089, AS/NZS 3607, DIN 48204, IEC 61089, GB/T 1179, JIS 3110

5. Leitertyp: Max. Querschnitt 3500MCM/1750mm2, max. Litzenzahl 127Nos.

Codename	Bereich				Verseilung Und Drahtdurchmesser		Ca. Gesamtdurchmesser	Gewicht			Nennbruchlast
	Nennwert	Alaun.	Stahl	Gesamt	Alaun.	Stahl		Alaun.	Stahl	Gesamt
	AWG Oder MCM	mm2	mm2	mm2	Mm	Mm	Mm	Kg/km	Kg/km	Kg/km	Kn
TÜRKEI	6	13, 29	2, 19	15, 48	6/1, 68	1/1, 68	5, 04	37	17	54	5, 24
SCHWAN	4	21, 16	3, 55	24, 71	6/2, 12	1/2, 12	6, 36	58	27	85	8, 32
SWANATE	4	21, 16	5, 35	26, 51	7/1, 96	1/2, 61	6, 53	58	42	100	10, 53
SPERLING	2	33, 61	5, 61	39, 22	6/2, 67	1/2, 67	8, 01	92	44	136	12, 7
SPÄRLICH	2	33, 61	8, 52	42, 13	7/2, 47	1/3, 30	8, 24	92	67	159	16, 11
RAVEN	1/0	53, 48	8, 9	62, 38	6/3, 37	1/3, 37	10, 11	147	69	216	19, 32
WACHTEL	2/0	67, 42	11, 23	78, 65	6/3, 78	1/3, 78	11, 34	185	88	273	23, 62
TAUBE	3/0	85, 03	14, 19	99, 22	6/4, 25	1/4, 25	12, 75	233	110	343	29, 41
PINGUIN	4/0	107, 23	17, 87	125, 1	6/4, 77	1/4, 77	14, 31	294	139	433	37, 06
REBHUHN	266, 8	135, 16	22	157, 16	26/2, 57	7/2, 00	16, 28	374	172	546	50, 29
MERLIN	336, 4	170, 45	9, 48	179, 93	18/3, 47	1/3, 47	17, 35	470	74	544	38, 23
LINNET	336, 4	170, 45	27, 81	198, 26	26/2, 89	7/2, 25	18, 31	472	217	689	62, 71
ORIOLE	336, 4	170, 45	39, 81	210, 26	30/2, 69	7/2, 69	18, 83	473	311	784	77, 27
IBIS	397, 5	201, 42	32, 77	234, 19	26/3, 14	7/2, 44	19, 88	558	256	814	72, 11
LERCHE	397, 5	201, 42	46, 97	248, 39	30/2, 92	7/2, 92	20, 44	560	367	927	88, 69
PELIKAN	477	241, 68	13, 42	255, 10	18/4, 14	1/4, 14	20, 70	666	105	771	52, 16
FLIMMERN	477	241, 68	31, 29	272, 97	24/3, 58	7/2, 39	21, 49	670	245	915	76, 66
HAWK	477	241, 68	39, 42	281, 10	26/3, 44	7/2, 67	21, 79	670	308	978	86, 65
HENNE	477	241, 68	56, 39	298, 07	30/3, 20	7/3, 20	22, 40	671	441	1112	105, 34
OSPREY	556, 5	282, 00	15, 68	297, 68	18/4, 47	1/4, 47	22, 35	777	122	899	60, 88
SITTICH	556, 5	282, 00	36, 58	318, 58	24/3, 87	7/2, 58	23, 22	781	286	1067	88, 22
TAUBE	556, 5	282, 00	45, 94	327, 94	26/3, 72	7/2, 89	23, 55	781	359	1140	101, 03
ADLER	556, 5	282, 00	65, 81	347, 81	30/3, 46	7/3, 46	24, 21	783	515	1298	122, 92
PFAU	605	306, 58	39, 74	346, 32	24/4, 03	7/2, 69	24, 20	849	311	1160	95, 88
SQUAB	605	306, 58	49, 94	356, 52	26/3, 87	7/3, 01	24, 51	850	390	1240	108, 14
BLAUGRÜN	605	306, 58	69, 87	376, 45	30/3, 61	19/2, 16	25, 24	851	548	1399	133, 59
STENAKE	636	322, 26	52, 45	374, 71	26/3, 97	7/3, 09	25, 15	893	409	1302	111, 8
STARLING	715, 5	362, 58	59, 03	421, 61	26/4, 21	7/3, 28	26, 68	1005	461	1466	125, 91
TERN	795	402, 84	27, 87	430, 71	45/3, 38	7/2, 25	27, 03	1116	217	1333	97, 37

Wer wir sind China ACSR Schwan 4AWG 6/1/2.12mm Herstellung und Lieferant,Sie können weitere Informationen per E-Mail erhalten, Sie erhalten einen günstigen Preis oder einen Fabrikpreis.
