Dienstanschlussdraht PE/XLPE isoliertes Kabel

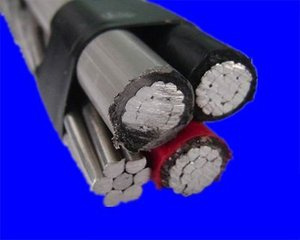

Dienstanschlussdraht PE/XLPE isoliertes Kabel image

Get Latest Price Request a quote

Product Details

Modell Nr.

service drop wire

Isoliermaterial

XLPE

Mantelmaterial

Keine Ummantelung

Material Form

Runddraht

Draht Kernmaterial

Aluminiumleiter

Bescheinigung

ISO, CCC, CE, RoHS, VDE

Modell

abc-Kabel

Marke

jinshui

Leiter

Aluminium

Isolierung

xlpe, ldpe, hdpe

Farbe

Schwarz

Standards

nfc33-209, icea s-74

Transportpaket

Holztrommel

Spezifikation

6awg, 4awg, 2awg, 1/0, 2/0, 3/0, 4/0

Warenzeichen

jinshui

Herkunft

Henan

HS-Code

8544492100

Produktionskapazität

50 Tonnen pro Tag

Product Description

ABC-Kabel (Luftkabel im Lieferumfang enthalten)

1 Standard

IEC60502, IEC61089; NF C33-209; GB 12527-9; ASTM B231, ASTM B232, BS215; DIN48201, DIN48204.

Wir Können Auch ABC -Kabel Nach Den speziellen Anforderungen des Kunden herstellen.

2 Anwendung

Das Kabel Als Neuartiges Antennenkabel Wird Zur Übertragung Von elektrischer Energie Über Kopf verwendet, Die weitgehend Beim Wiederaufbau Von Stadt – und Waldgebiet Elektrifizierten Drahtnetze Verwendet wird. Es Verbessert Die Sicherheit Und Zuverlässigkeit Von Elektrifizierten Drahtnetzen . Für Spanten Von 600V Phasen-zu-Phasen Oder Weniger Und Bei Leitertemperaturen Von 75ºC Für Leiter mit Polyethylen -Isolierung Oder 90ºC Für Leiter mit Polyethylen-Isolierung (XLPE) .

3 Spezifikation

Konzentrische Aludrähte Als Phasenleiter ; AAAC (alle Alulegierungsleiter ) Oder ACSR (Aluminiumleiter Stahl Verstärkt) Als Messenger (Neutral) Kern; Phasenleiter Wird Durch XLPE Oder HDPE Oder PVC isoliert.

Sie Erfüllt Oder Übertrifft Die Folgenden Spezifikationen:

L 187, S. 1) Aluminiumdraht, 1350-H19 Für Elektrische Zwecke.

L 187, S. 2) Aluminiumleiter , Konzentrisch-Verleert.

L 187, S. 3) Aluminiumleiter , Konzentrisch-verleert, Beschichteter Stahl Verstärkt (ACSR).

L 187, S. 4) Konzentrisch-verlegene 6201-T81 Leiter.

L 187, S. 5) Komprimierte Runde Litzenleiter Aus Aluminium Mit Einem Eingangsdraht .

Es Erfüllt Oder Übertrifft Alle Anwendbaren Anforderungen Von ANSI/ICEA S-76-474

4 Typ Des Isolierten ABC -Kabels (Servicefall ) aus XLPE (PE)

XLPE(PE) -Isolierkabel (Servicefall )deckt Hauptsächlich Drei Typen ab:

Duplex -Dienstabfall

Triplex -Service -Ausfall

Quadplex Service Drop

5 Konstruktion

Die Grundkonstruktion Ist Wie Folgt:

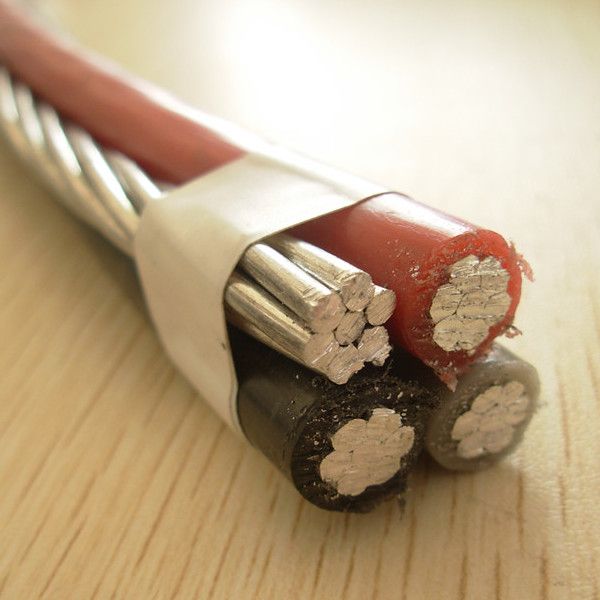

3 Leistungskerne , bestehend Aus Aluminium- Standardleitern, Mit XLPE -Isolierung isoliert

+ Ein Ummantelungs-Aluminiumleiter Mit XLPE -Isolierung (optional)

+ Ein Leiter aus einer Al- Legierung (blank Oder Abgedeckt)

Der Messenger -Leiter Kann Auch aus Verzinktem Stahldraht Sein.

Der Zweck Von Messenger Wire Ist:

A) Es Wirkt Als Tragende Draht.

B) Es Wirkt Als Erder – oder Neutralleiter .

ABC-Kabel mit AAAC Messenger -Kern

SPEZ. Mm2	Leiterstruktur					Ca.
	Phase	Neutral		Isolierung	Isolierung	Insgesamt
	(Komprimiert AL)	Aluminium	Stahl	Material	Dicke	Durchmesser
	(Nr. /mm)	(Nr. /mm)	(Nr. /mm)		(Mm)	(Mm)
1 x 16+1 x 16	7/1, 72	6/1, 72	1/1, 72	XLPE	1, 2	12, 5
1 x 25 + 1 x 25	7/2, 15	6/2, 15	1/2, 15		1, 2	14, 9
1 x 35 + 1 x 35	7/2, 54	6/2, 54	1/2, 54		1, 4	17, 5
1 x 50 + 1 x 50	7/2, 92	6/2, 92	1/2, 92		1, 4	20, 1
1×70+1×70	19/2, 15	12/2, 15	17/2, 15		1, 4	23, 6
1 x 95 + 1 x 95	19/2, 54	12/5, 24	17/5, 24		1, 6	27, 6
2 x 16 + 1 x 16	7/1, 72	6/1, 72	1/1, 72	(HDPE)	1, 2	14, 2
2 x 25 + 1 x 25	7/2, 15	6/2, 15	1/2, 15		1, 2	16, 7
2 x 35 + 1 x 35	7/2, 54	6/2, 54	1/2, 54		1, 4	19, 7
2 x 50 + 1 x 50	7/2, 92	6/2, 92	1/2, 92		1, 4	22, 5
2 x 70+1 x 70	19/2, 15	12/2, 15	7/2, 15		1, 4	26, 1
2 x 95 + 1 x 95	19/2, 54	12/5, 24	7/5, 24		1, 6	30, 5
3×16+1×16	7/1, 72	6/1, 72	1/1, 72		1, 2	16, 3
3×25+1×25	7/2, 15	6/2, 15	1/2, 15		1, 2	19, 1
3×35+1×35	7/2, 54	6/2, 54	1/2, 54		1, 4	22, 5
3 x 50 + 1 x 50	7/2, 92	6/2, 92	1/2, 92		1, 4	25, 7
3×70+1×70	19/2, 15	12/2, 15	7/2, 15		1, 4	29, 7
2 x 95 + 1 x 95	19/2, 54	12/2, 54	7/2, 54		1, 6	34, 6

Element	Phasenleiter Größe AWG	Phase Leiter Strandung	Phasenleiter Isolationsstärke	Blank Neutral Messenger Größe AWG	Blank Neutraler Strand	Bare Neutral Messenger Bruchfestigkeit	Gewicht pro 1000ft – XLP	Gewicht pro 1000ft – Poly	Bewertung – XLP	Bewertung – Poly
Peking	6	Fest	45 ml	6	7/w	563 Kg	63, 5 Kg	61, 7 Kg	70 A	70 A
Collie	6	7/w	45 ml	6	7/w	563 Kg	66, 8 Kg	63, 1 Kg	70 A	70 A
Dackel	4	Fest	45 ml	4	7/w	881 Kg	95, 5 Kg	93, 4 Kg	90 A	90 A
Spaniel	4	7/w	45 ml	4	7/w	881 Kg	100, 5 Kg	95, 4 Kg	90 A	90 A
Dobermann	2	7/w	45 ml	2	7/w	1350 Kg	152, 7 Kg	145, 7 Kg	120 A	120 A
Malemute	1/0	19/w	60 ml	1/0	7/w	1990 Kg	242, 6 Kg	234, 2 Kg	160 A	160 A

Labor:
