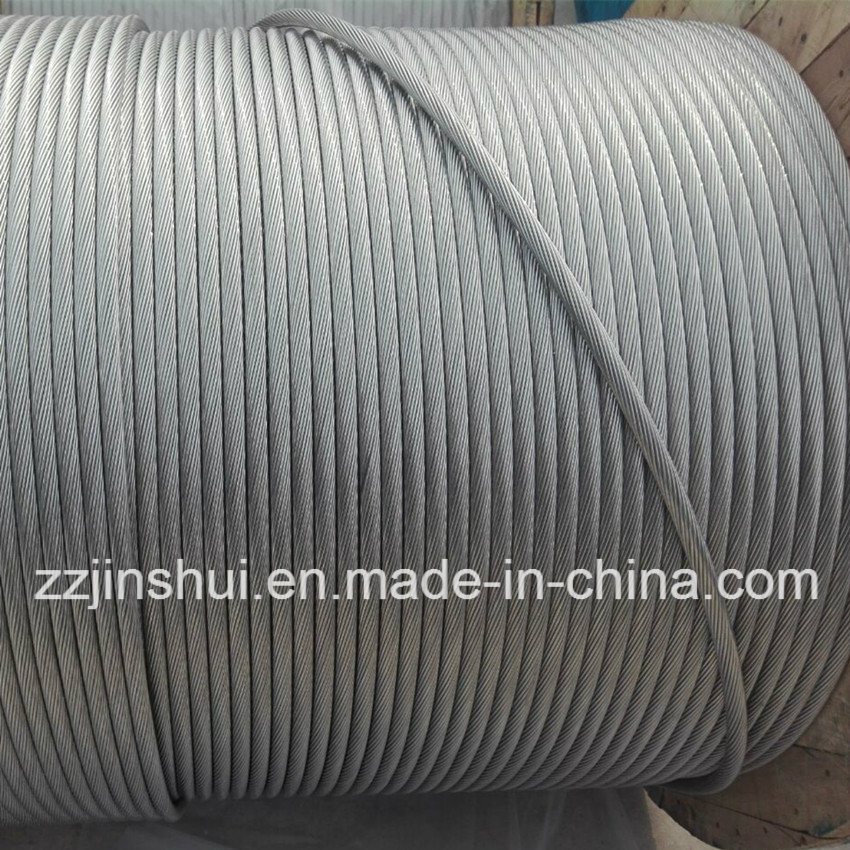

Nackter Leiter ACSR Hawk 477mcm ASTM B232

Naked Conductor ACSR Hawk 477mcm  ASTM B232

Spezifikation von ACSR Hawk
Codename:                     Hawk
Verseilung/Drahtdurchmesser von Al:         26/3, 44mm.
                    St:         7/2, 67mm.
Ca. Gesamtdurchmesser:             21, 79mm.
Gesamtgewicht:                   978kg/km
Nennbruchlast:         86, 65kN.
Max. DC Widerstand bei 20 Grad:     0, 1199ohm/km



1. ANWENDUNG

ACSR-Leiter wurden weit verbreitet in Stromübertragungsleitungen mit verschiedenen Spannungsebenen verwendet, weil sie so gute Eigenschaften wie einfache Struktur, bequeme Installation und Wartung, niedrige Kosten große Übertragungskapazität haben.
Und sie eignen sich auch für die Verlegung über Flusstäler und die Orte, an denen besondere geografische Besonderheiten existieren.


2. EIGENTUM

ACSR kann je nach Anforderung mit unterschiedlichen Stärken hergestellt werden.
Der Leiter besteht aus einem massiven/verseilten Stahlkern, der von einer Aluminiumverseilung umgeben ist. Der Stahlkern ist stark und dennoch duktil, während die äußere Verseilung aus Aluminium eine ausgezeichnete Leitfähigkeit mit einem geringen Gewicht und niedrigen Kosten bietet.
Der ACSR-Leiter ist in einer Reihe von Stahlstärken von nur 6% bis 40% erhältlich. Je stärker der Stahlanteil, desto anstrengender kann er sein, denn als Oberleitungen, für Flussübergänge und alle Anlagen, die eine besonders lange Spannweite ohne Stütze benötigen, kommen die Leiter mit höchster Festigkeit zum Einsatz.

ACSR hat auch den doppelten Vorteil, dass es nicht nur eine hohe Festigkeit, sondern auch ein geringes Gewicht hat.
ACSR-Leiter haben aufgrund ihres Stahlkerns einen höheren Durchmesser als AAC und AAAC und können dadurch eine höhere Korona-Grenze erreichen, was den Vorteil für Hochspannungsfreileitungen bietet.
ACSR wird auch für die lokale Verteilung verwendet, an Holzmasten oder anderen alternativen Methoden aufgehängt.

3. Geltende Norm

ASTMB232
BS215 Part2
DIN48204
IEC61089
