Konzentrische Airdac II Cne Kabel 10mm2 Litze Kupfer Aluminium Leiter XLPE/PVC Isolierung Einzelne Freileitungsdienst Konzentrische Neutralleiterkabel

China Konzentrische Airdac II Cne Kabel 10mm2 Litze Kupfer Aluminium Leiter XLPE/PVC Isolierung Einzelne Freileitungsdienst Konzentrische Neutralleiterkabel Herstellung und Lieferant

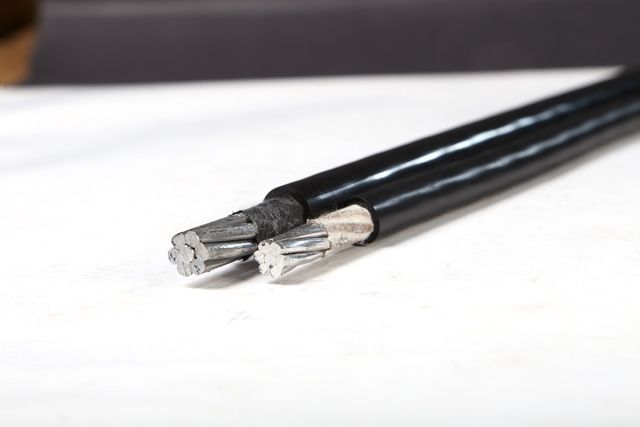

Konzentrische Airdac II Cne Kabel 10mm2 Litze Kupfer Aluminium Leiter XLPE/PVC Isolierung Einzelne Freileitungsdienst Konzentrische Neutralleiterkabel image

Get Latest Price Request a quote

Product Details

Modell Nr.

YJSV

Anwendung

Oben

Leitermaterial

Kupfer

Mantelmaterial

xlpe

Isoliermaterial

XLPE

Material Form

Runddraht

Anwendungsbereiche

Konstruktion

Bescheinigung

ISO9001, CE, CCC

Marke

yifang

Farbe der Hülle

Schwarz

Leiter

Kupfer oder Aluminium

Neutral

Kupfer oder Aluminium

Transportpaket

Trommel, Rolle oder nach Kundenwunsch

Spezifikation

ce, iso

Warenzeichen

Kabel

Herkunft

China

HS-Code

854492100

Produktionskapazität

50, 000km pro Monat

Product Description

AIRDAC II CNE-Kabel 10 mm2

Anwendungen:für den Service-Eingang

Spannung: 600/1000V

Elektrische Eigenschaften

Kabelgröße: 10 mm2

Phasenleiterwiderstand Ohm/km DC: 20degree : 1,90

Phasenkern-Impedanz (Z) Ohm/km:2,34

Nennstrom A:50

Symmetrischer Kurzschlusswert für 1s in KA; 1,431

Hinweis: In Luft mit 30 Grad Umgebungstemperatur mit maximaler Leitertemperatur 90 Grad

Mechanische Eigenschaften

Kabelgröße: 10 mm2

Phasenleiter (NOx AD): 7 x 1,45 mm

Nominale Isolationsdicke: 1,0mm

Erdgröße: 10 mm2

Erdungsleiter (NoxOD): 18 x 0,85 mm

Nenndicke der Ummantelung: 1,4mm

Ungefähre Kabeldurchmesser: 11mm

Kabelmasse:249kg/km

Installationsdatum (sag mm)

Spanne 10 (mm):35

Spanne 20 (mm):140

Spanne 30 (mm):310

Spanne 40 (mm):550

Spanne 50 (mm):870

Basiert auf

UTS:3600

MWT: 900

Kupferleiter sind geglühtes Kupfer. cale-Baugruppe plus Verstärkungsband sind ummantelt mit sonnenlichtbeständigem Thermoset oder thermoplastischem Material, erhältlich als i-Leiter mit konzentrischer Erdung, 2 Leiter mit rundem und flachem oder konzentrischem Rundmaterial, Oder 3 Leiter mit blanker Masse.SE Kabel ist mit grauem, sonnenlichtbeständigem Thermoset oder thermoplastischem Material ummanteln

Litzenleiter der Klasse 2 für ein- und mehradrige Kabel
1	2	3	4	5	6	7	8	9	10
Nominale Querschnittsfläche	Minimale Anzahl von Drähten im Leiter						Maximaler Widerstand des Leiters bei 20ºC
	Kreisförmig		Kreisförmig verdichtet		Geformt		Leiter aus geglühtem Kupfer		Leiter aus Aluminium oder Aluminiumlegierung
	Cu	Al	Cu	Al	Cu	Al	Einfache Drähte	Metallbeschichtete Drähte	Leiter aus Aluminium oder Aluminiumlegierung
mm2	Cu	Al	Cu	Al	Cu	Al	Ω/KM	Ω/KM	Ω/KM
0,5	7						36	36,7
0,75	7						24,5	24,8
1	7						18,1	18,2
1,5	7		6				12,1	12,2
2,5	7		6				7,41	7,58
4	7		6				4,61	4,7
6	7		6				3,08	3,11
10	7	7	6	6			1,83	1,84	3,08
16	7	7	6	6			1,15	1,16	1,91
25	7	7	6	6	6	6	0,727	0,734	1,2
35	7	7	6	6	6	6	0,524	0,529	0,868
50	19	19	6	6	6	6	0,387	0,391	0,641
70	19	19	12	12	12	12	0,268	0,27	0,443
95	19	19	15	15	15	15	0,193	0,195	0,32
120	37	37	18	15	18	15	0,153	0,154	0,253
150	37	37	18	15	18	15	0,124	0,126	0,206
185	37	37	30	30	30	30	0,0991	0,1	0,164
