Aluminiumlegierung AAAC Leiter AAAC 35mm2

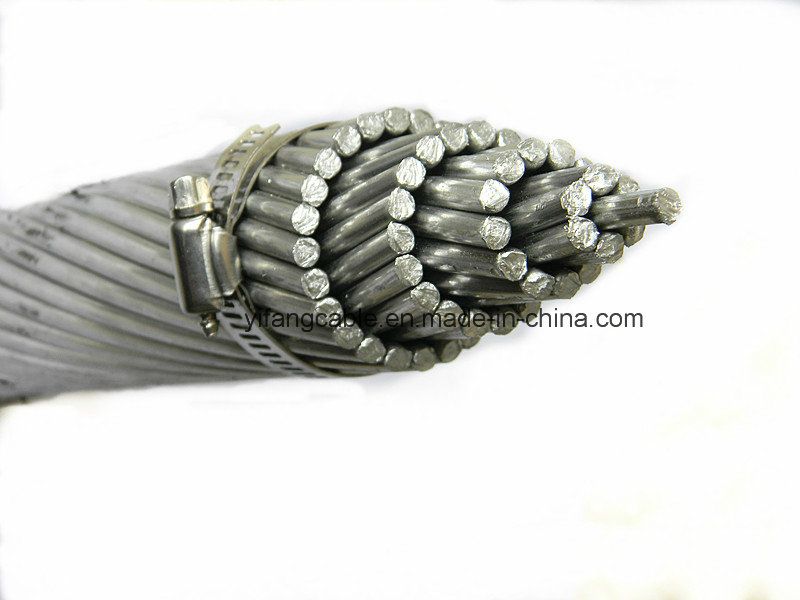

Aluminiumlegierung AAAC Leiter AAAC 35mm2 image

Get Latest Price Request a quote

Product Details

Modell Nr.

AAAC 35mm2

Anwendung

Oben

Leitermaterial

Aluminium

Material Form

Runddraht

Bescheinigung

ISO9001, CE, CCC, RoHS

Transportpaket

Rollen

Warenzeichen

yifang

Herkunft

China

HS-Code

761490

Produktionskapazität

50000ton

Product Description

AAAAC -Leiter mit Aluminiumlegierung, 35 mm2

1. Anwendung

AAAC Conductor wird als blanker Freileiter für die primäre und sekundäre Verteilung verwendet. Entwickelt mit einer Hochfesten Aluminiumlegierung, um ein Hohes Verhältnis von Festigkeit zu Gewicht zu erreichen; Bietet gute Durchhang Eigenschaften.

L 187, S. 1) AAAC-Leiter werden häufig für die Verteilung und die Übertragung von Leitungen über Kopf neben Meeresküsten verwendet, wo es ein Problem der Korrosion im Stahl einer ACSR-Konstruktion geben kann.

L 187, S. 2) Die Aluminium-Legierung Leiter werden als Ersatz für einschichtige ACSR-Leiter verwendet, um Leistungsverluste in der Freileitung und Übertragungsleitungen zu reduzieren, beim Austausch der Aluminium-Leiter Stahl verstärkt, kann die AAAC 5-8% der Baukosten sparen.

L 187, S. 3) AAAC bezeichnet höhere Festigkeit, aber geringere Leitfähigkeit als reines Aluminium ist leichter, können Legierungsleiter manchmal verwendet werden, um Vorteil als Ersatz für die konventionellere ACSR, 2. Standard

2. Standard

ASTM B399, BS EN 50183, BS 3234, DIN 48201, IEC 61089, Und ect.

3. Spezifikation

AAAC-Leiter gemäß ASTM B399

Codename	Bereich		Größe und Litze von ACSR mit gleichem Durchmesser		Nr. Und Durchmesser der Drähte	Gesamtdurchmesser	Gewicht	Nennbruchlast
	Nennwert	Tatsächlich	Größe und Litze von ACSR mit gleichem Durchmesser		Nr. Und Durchmesser der Drähte	Gesamtdurchmesser	Gewicht	Nennbruchlast
	MCM	mm2	AWG oder MCM	Al/Stahl	Mm	Mm	Kg/km	Kn
Akron	30, 58	15, 48	6	6/1	7/1, 68	5, 04	42, 7	4, 92
Alton	48, 69	24, 71	4	6/1	7/2, 12	6, 35	68, 0	7, 84
Ames	77, 47	39, 22	2	6/1	7/2, 67	8, 02	108	12, 45
Azusa	123, 3	62, 38	1/0	6/1	7/3, 37	10, 11	172	18, 97
Anaheim	155, 4	78, 65	2/0	6/1	7/3, 78	11, 35	217	23, 93
Amherst	195, 7	99, 22	3/0	6/1	7/4, 25	12, 75	273	30, 18
Allianz	246, 9	125, 1	4/0	6/1	7/4, 77	14, 31	345	38, 05
Butte	312, 8	158, 6	266, 8	26/7	19/3, 26	16, 30	437	48, 76
Kanton	394, 5	199, 9	336, 4	26/7	19/3, 66	18, 30	551	58, 91
Kairo	465, 4	235, 8	397, 5	26/7	19/3, 98	19, 88	650	69, 48
Darien	559, 5	283, 5	477, 0	26/7	19/4, 36	21, 79	781	83, 52
Elgin	652, 4	330, 6	556, 5	26/7	19/4, 71	23, 54	911	97, 42
Flint	740, 8	375, 3	636, 0	26/7	37/3, 59	25, 16	1035	108, 21
Sehr	927, 2	469, 8	795, 0	26/7	37/4, 02	28, 14	1295	135, 47

AAAC-Leiter nach DIN 48201

Codenummer	Berechnete Fläche	Anzahl der Drähte	Drahtdurchmesser	Gesamtdurchmesser des Leiters	Lineare Masse	Nennzugfestigkeit	Max. Gleichstromwiderstand bei 20ºC
mm2	mm2		Mm	Mm	Kg/km	Dan	Ω/km
16	15, 89	7	1, 70	5, 1	43	444	2, 0910
25	24, 25	7	2, 10	6, 3	66	677	1, 3703
35	34, 36	7	2, 50	7, 5	94	960	0, 9669
50	49, 48	7	3, 00	9, 0	135	1382	0, 6714
50	48, 35	19	1, 80	9, 0	133	1350	0, 6905
70	65, 81	19	2, 10	10, 5	181	1838	0, 5073
95	93, 27	19	2, 50	12, 5	256	2605	0, 3579
120	116, 99	19	2, 80	14, 0	322	3268	0, 2854
150	147, 11	37	2, 25	15, 8	406	4109	0, 2274
185	181, 62	37	2, 50	17, 5	500	5073	0, 1842
240	242, 54	61	2, 25	20, 3	670	6774	0, 1383
300	299, 43	61	2, 50	22, 5	827	8363	0, 1120
400	400, 14	61	2, 89	26, 0	1104	11176	0, 0838
500	499, 63	61	3, 23	29, 1	1379	13960	0, 06709
625	626, 20	91	2, 96	32, 6	1732	17490	0, 0540
800	802, 09	91	3, 35	36, 9	2218	22402	0, 0418
1000	999, 71	91	3, 74	41, 1	2767	27922	0, 0335

AAAC-Leiter gemäß EN50183

Codename	Berechnet Querschnitt	Anzahl der Drähte	Gesamtdurchmesser	Gewicht	Nennfestigkeit
	mm²	Nr. /mm	Mm	Kg/km	Kn
Feld	18, 8	7/1, 85	5, 55	51, 4	5, 55
Akazie	23, 8	7/2, 08	6, 24	64, 9	7, 02
Mandel	30, 1	7/2, 34	7, 02	82, 2	8, 88
Zeder	35, 5	7/2, 54	7, 62	96, 8	10, 46
Deodar	42, 2	7/2, 77	8, 31	115, 2	12, 44
Fir	47, 8	7/2, 95	8, 85	130, 6	14, 11
Haselnuss	59, 9	7/3, 30	9, 90	163, 4	17, 66
Kiefer	71, 6	7/3, 61	10, 8	195, 6	21, 14
Holly	84, 1	7/3, 91	11, 7	229, 5	24, 79
Weide	89, 7	7/4, 04	12, 1	245, 0	26, 47
Eiche	118, 9	7/4, 65	14, 0	324, 5	35, 07
Maulbeere	150, 9	19/3, 18	15, 9	414, 3	44, 52
Asche	180, 7	19/3, 48	17, 4	496, 1	53, 31
Elm	211, 0	19/3, 76	18, 8	579, 2	62, 24
Pappel	239, 4	37/2, 87	20, 1	659, 4	70, 61
Platane	303, 2	37/3, 23	22, 6	835, 2	89, 40
Upas	362, 1	37/3, 53	24, 7	997, 5	106, 82
Äh	479, 0	37/4, 06	28, 4	1319, 6	141, 31
Totara	498, 1	37/4, 14	29, 0	1372, 1	146, 93
Rubus	586, 9	61/3, 50	31, 5	1622, 0	173, 13
Sorbus	659, 4	61/3, 71	33, 4	1822, 5	194, 53
Araucaria	821, 1	61/4, 14	37, 3	2269, 4	242, 24
Redwood	996, 2	61/4, 56	41, 0	2753, 2	293, 88

AAAC-Leiter gemäß IEC61089

Codenummer	A2 Leiter					A3 Leiter					Max. DC Widerstand des Leiters bei 20ºC
Codenummer	Anzahl der Drähte	Durchmesser der Drähte	Durchmesser des Leiters	Ca. Gewicht	Nennfestigkeit	Anzahl der Drähte	Durchmesser der Drähte	Durchmesser des Leiters	Ca. Gewicht	Nennfestigkeit	Max. DC Widerstand des Leiters bei 20ºC
mm²	–	Mm	Mm	Kg/km	Dan	–	Mm	Mm	Kg/km	Dan	Ω/km
16	7	1, 83	5, 49	50, 4	5, 43	7	1, 84	5, 52	50, 8	6, 04	1, 7896
25	7	2, 29	6, 87	78, 7	8, 49	7	2, 30	6, 9	79, 5	9, 44	1, 1453
40	7	2, 89	8, 67	125, 9	13, 58	7	2, 91	8, 73	127, 1	15, 1	0, 7158
63	7	3, 63	10, 8	198, 3	21, 39	7	3, 65	10, 95	200, 2	23, 06	0, 4545
100	19	2, 78	13, 9	316, 3	33, 95	19	2, 79	13, 95	319, 3	37, 76	0, 2877
125	19	3, 10	15, 5	395, 4	42, 44	19	3, 12	15, 6	399, 2	47, 20	0, 2302
160	19	3, 51	17, 55	506, 1	54, 32	19	3, 53	17, 65	511, 0	58, 56	0, 1798
200	19	3, 93	19, 65	623, 7	67, 91	19	3, 95	19, 75	638, 7	73, 20	0, 1439
250	19	4, 39	21, 95	790, 8	84, 68	19	4, 41	22, 05	798, 4	91, 50	0, 1151
315	37	3, 53	24, 71	998, 9	106, 95	37	3, 55	24, 85	1008, 4	115, 29	0, 0916
400	37	3, 98	27, 86	1268, 4	135, 81	37	4, 0	28	1280, 5	146, 4o	0, 0721
450	37	4, 22	29, 54	1426, 9	152, 79	37	4, 24	29, 68	1440, 5	164, 70	0, 0641
500	37	4, 45	31, 15	1585, 5	169, 76	37	4, 47	31, 29	1600, 6	183. Oo	0, 0577
560	61	3, 67	33, 03	1778, 4	190, 14	61	3, 69	33, 21	1795, 3	204, 95	0, 0516
630	61	3, 89	35, 01	2000, 7	213, 90	61	3, 91	35, 19	2019, 8	230, 58	0, 0458
710	61	4, 13	37, 17	2254, 8	241, 07	61	4, 15	37, 35	2276, 2	259, 86	0, 0407
800	61	4, 38	39, 42	2540, 6	271, 62	61	4, 4	39, 6	2564, 8	282, 80	0, 0361
900	91	3, 81	41, 91	2861, 1	305, 58	91	3, 83	42, 13	2888, 3	329, 40	0, 0321
1000	91	4, 01	44, 11	3179, 0	339, 53	91	4, 03	44, 33	3209, 3	366, 00	0, 0289
1120	91	4, 25	46, 75	3560, 5	380, 27	91	4, 27	46, 97	3594, 4	409, 92	0 0258
1250	91	4, 49	49, 39	3973, 7	424, 41			–	–	–	–

4. Paket

Verpackt durch Standard-Holztrommel, Stahl-Holztrommel und Stahltrommel.
