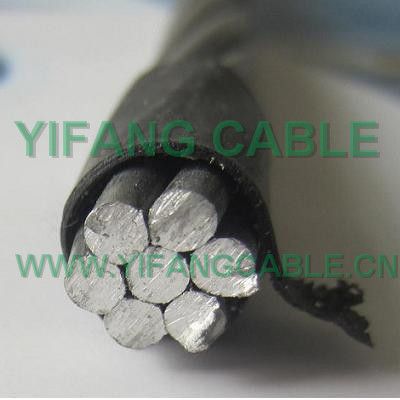

ACSR Raven 1/0 AWG

Anwendungen

Wird als reines Überkopfübertragungskabel und als primäres und sekundäres Verteilerkabel verwendet. ACSR bietet optimale Festigkeit für Liniendesign. Die variable Stahlkernverseilung ermöglicht die gewünschte Festigkeit ohne Einbußen bei der Ampuktanz.

Konstruktion

Alulegierung 1350-H-19 Drähte, konzentrisch um einen Stahlkern verdrillt. ACSR-Aderdraht ist mit einer Verzinkung der Klasse A, B oder C, mit Aluminium-Beschichtung (AZ) oder mit Aluminium-Beschichtung (AW) erhältlich. Weitere Informationen finden Sie in unserer ACSR/AW-Spezifikation. Zusätzlicher Korrosionsschutz ist durch das Auftragen von Fett auf den Kernspender oder das Auffüllen des kompletten Kabels mit Fett möglich.

Spezifikationen

ACSR blanker Leiter erfüllt oder übertrifft die folgenden ASTM-Spezifikationen:

B-230 Aluminiumdraht, 1350-H19 für elektrische Zwecke

B-231 Aluminiumleiter, konzentrisch-verleert

B-232 Aluminiumleiter, konzentrisch-verleert, beschichteter Stahl verstärkt (ACSR)

B-502 Aluminium beschichteter Stahlkern für Aluminiumleiter, stahlverstärkt (ACSR/AW)

B-498 verzinkter Stahlkern für Aluminiumleiter, stahlverstärkt (ACSR)

B-500 verzinkter und Aluminium beschichteter Litzenkern aus Stahl für Aluminiumleiter, stahlverstärkt (ACSR)

Optionen

• Nicht spiegelnde Oberflächengüte

Hinweise

• Der Widerstand wird anhand der ASTM-Standardstufen für Verseilung und Metallleitfähigkeit von 61, 2 % IACS für EC (1350) und 8 % IACS für Stahl berechnet. Der AC-Widerstand (60Hz) umfasst einen stromabhängigen Hystereseverlustfaktor für 1- und 3-Schichtkonstruktionen.
• Die Nennströme basieren auf einer Leitertemperatur von 75 ºC, einer Umgebungstemperatur von 25 ºC, einem Wind von 2ft/s, einer Sonneneinstrahlung von 96 Watt/0, 5, einem Emissionsgrad von Koeffizienten und einer Absorption.



Spezifikationen
