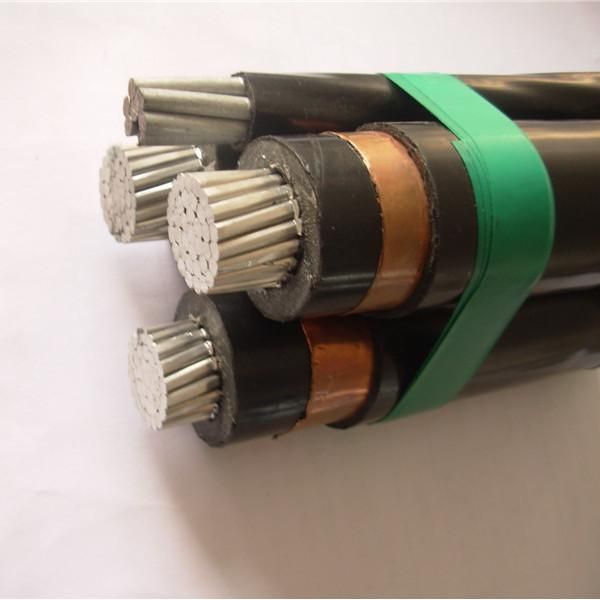

12/20kV XLPE-isolierte Kupferband-Metallabschirmung mit 50 mm Stahlseilunterstützung für MV-Luftbündelkabel

12/20kV XLPE-isolierte Kupferband-Metallabschirmung mit 50 mm Stahlseilunterstützung für MV-Luftbündelkabel image

Get Latest Price Request a quote

Product Details

Modell Nr.

MV Aerial Bundled Cables

Strom

Gleichstrom und Wechselstrom

Isoliermaterial

XLPE

Mantelmaterial

PVC

Material Form

Runddraht

Draht Kernmaterial

Aluminium

Bescheinigung

ISO, CCC, CE, kema

Modell

Antennenkabel

Marke

yifang

Kern

3+1

Farbe der Hülle

Schwarz oder je nach Anforderung

Standard

sans 1713, iec 60502-2

Metallsieb

Kupferband

Transportpaket

Trommel

Spezifikation

50 mm2-630 mm2

Warenzeichen

yifang

Herkunft

Zhengzhou, Henan, China

HS-Code

8544601200

Produktionskapazität

100km pro Monat

Product Description

12/20kV XLPE Isolierband Metallsieb aus Kupfer mit 50 mm Stahldraht, der MV-Luftleitungen unterstützt

1. Anwendungen

Antennenbündelkabel (ABC-Kabel) ist ein sehr innovatives Konzept für die Freileitungsstromverteilung im Vergleich zum herkömmlichen Freileitungsnetz. Es bietet ein höheres Maß an Sicherheit und Zuverlässigkeit, geringere Leistungsverluste Und ultimative Systemökonomie durch die Reduzierung von Installations-, Wartungs- und Betriebskosten. Die Kabel Sind Für Antennenstromleitungen Und Raumeingangsleitungen Mit Einer Nennspannung Von 1kV Und Weniger ausgelegt.

2. Normen

GB/T12527, 1179, IEC60502 , NFC 33-209 , BS 7870 , ANSI/ICEA S-76-474 AS/NZS 3560, 1 USW.
*KAIQI POWER kann auch für Spezielle Anwendungsanforderungen Entwerfen und produzieren.

3. Produktionsbereich

Nennspannung U0/U(um) (kV): 0, 6/1(1, 2); 11kV; 25kV; 33KV

Anzahl der Kerne: 1, 2, 3, 4, 5, 3+1, 4+1, 3+2

Nennquerschnitt (mm2): 10~240

4. Konstruktion

• Phasenleiter: Kreisförmige, verdichtete Litze H68 Aluminium bis BS2627.

• Leiterschirm: Extrudierte, semi-leitfähige Schicht.

• Isolierung: XLPE.

• Isolationsschirm: Extrudierte, semi-leitfähige Schicht.

• Metallic Screen (optional): Kupferdraht Screen oder Kupferband Screen.

• Trennvorrichtung: Halbleitfähiges, quellbares Band.

• Außenhülle: HDPE oder PE

• Stützleiter: Verzinkte Stahldrähte.

• Montage: Drei XLPE isolierte abgeschirmte Kerne werden um die verzinkten Stahldrähte in einer rechten Hand gelegt.

5. Spezifikation

6, 35/11kV-Kabel abc

ANZAHL DER KERNE X NOMINALER QUERSCHNITT	PHASENLEITER			MESSENGER-AUFHÄNGUNGSEINHEIT			DAUERSTROM BEI 300C UMGEBUNGSTEMPERATUREN
ANZAHL DER KERNE X NOMINALER QUERSCHNITT	STRANDUNG	NOMINALE SCHNITTFLÄCHE	MAXIMALER LEITERWIDERSTAND	STRANDUNG	NOMINALE SCHNITTFLÄCHE	LAST UNTERBRECHEN	DAUERSTROM BEI 300C UMGEBUNGSTEMPERATUREN
NEIN. ×MM²	NR. ×MM	MM²	Ω/KM	NR. ×MM	MM²	KN	A
3 X 50 + 1 X 25	19/1, 78	50	0, 641	7/3, 0	50	60	116
3X70 + 1X50	19/. 14	70	0, 443	7/3, 15	50	62	210
3X95+ 1X50	19/2, 52	95	0, 32	7/3, 0	50	60	173
3X185+1X120	37/2, 52	185	0, 164	7/4, 67	120	150	259
3X150 +1X50	37/2, 25	150	0, 206	7/3, 15	50	62	365
3X240 +1X50	61/2, 25	240	0, 125	7/3, 15	50	62	500

19/33KV ABC-Kabel

	PHASENLEITER			MESSENGER-AUFHÄNGUNGSEINHEIT			DAUERSTROM BEI 300C UMGEBUNGSTEMPERATUREN
	STRANDUNG	NOMINALE SCHNITTFLÄCHE	MAXIMALER LEITERWIDERSTAND	STRANDUNG	NOMINALE SCHNITTFLÄCHE	LAST UNTERBRECHEN	DAUERSTROM BEI 300C UMGEBUNGSTEMPERATUREN
NEIN. ×MM²	NR. ×MM	MM²	Ω/KM	NR. ×MM	MM²	KN	A
3 X 50 + 1 X 50	19/1, 78	50	0, 641	7/3, 0	50	60	165
3X150+ 1X50	37/2, 25	150	0, 206	7/3, 0	50	60	315
3X185+1X70	37/2, 52	185	0, 164	7/3, 57	70	91	355
3X70 +1X50	19/2, 14	7	0, 443	7/3, 15	50	62	250

Wer wir sind China 12/20kV XLPE-isolierte Kupferband-Metallabschirmung mit 50 mm Stahlseilunterstützung für MV-Luftbündelkabel Herstellung und Lieferant,Sie können weitere Informationen per E-Mail erhalten, Sie erhalten einen günstigen Preis oder einen Fabrikpreis.
